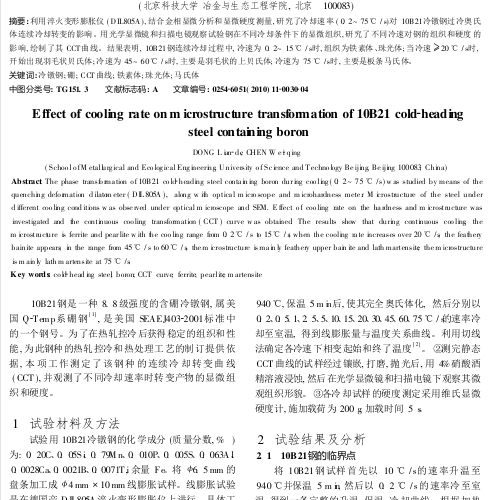

資料描述：
利用淬火變形膨脹儀(DIL805A),結(jié)合金相顯微分析和顯微硬度測量,研究了冷卻速率(0. 2~ 75 /s)對 10B21冷鐓鋼過冷奧氏體連續(xù)冷卻轉(zhuǎn)變的影響。用光學(xué)顯微鏡和掃描電鏡觀察試驗鋼在不同冷卻條件下的顯微組織,研究了不同冷速對鋼的組織和硬度的影響,繪制了其CCT曲線。結(jié)果表明, 10B21鋼連續(xù)冷卻過程中,冷速為 0. 2~ 15 /s時,組織為鐵素體、珠光體;當(dāng)冷速 20 /s時, 開始出現(xiàn)羽毛狀貝氏體;冷速為45~60 /s時,主要是羽毛狀的上貝氏體;冷速為 75 /s時,主要是板條馬氏體。
